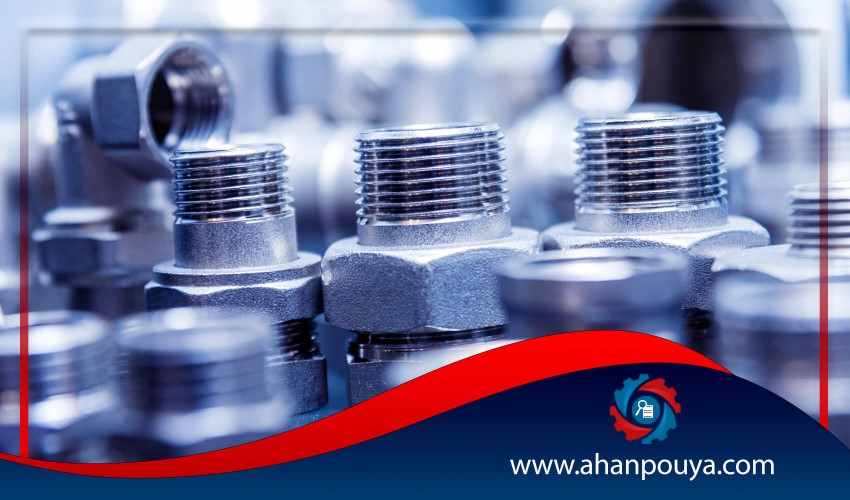

وصلات (تجهيزات) الأنابيب الفولاذية

في هذه المقالة ، نشير إلى أنواع مختلفة من وصلات الأنابيب الفولاذية. أكثر أنواع الأنابيب استخدامًا هي الأنابيب الفولاذية النحاسية والبوليمرية التي لها وصلات مختلفة وسنقوم بفحص كل منها فيما يلي.
تجهيزات الأنابيب هي أجزاء تُستخدم للتفرع أو تحويل أقطار الأنابيب أو توصيل أنبوبين ببعضهما البعض. ترجع وصلات الأنابيب الفولاذية إلى حقيقة أن الأقسام الفولاذية في مكانها الصحيح وفي هذه العملية ، يتم توصيل الأنابيب ببعضها البعض وفقًا لوزن المقاطع ومادة وحالة الأقسام. بشكل عام ، يمكن القول أن اتصالات الفولاذية تستخدم أيضًا للأنابيب الفولاذية بحيث يكون للأنابيب قوة تحكم. تستخدم اتصالات الفولاذية على نطاق واسع في صناعات النفط والغاز ومنشآت البناء. كما أنها تستخدم لتوصيل الأنابيب والصمامات. يتم استخدام اتصالات الفولاذية المعدنية وفقًا لضغط عمل النظام ونوع الأنابيب والصمامات.

أنابيب المجلفنة :

نظرًا لأن الأنابيب المجلفنة لها العديد من التطبيقات في الصناعة ، فإن وصلات هذه الأنابيب لها أيضًا تطبيقات خاصة.
الأنبوب المجلفن: الأنبوب المجلفن يشمل الجلفنة الساخنة والباردة وينقسم إلى فئتين عامتين:

1. أنابيب الحديد المجلفن
2. أنابيب الصلب المجلفن

نظرًا لأن الأنابيب المجلفنة مصنوعة من طلاء الزنك وملفوفة في حوض من الزنك المصهور ، فإن السطح بالكامل مشرب بهذه المادة. تعد مقاومة هذه الأنابيب للرطوبة إحدى القضایا التي ضاعفت أهمية هذا الأنبوب. أنابيب الحديد المجلفن أخف وزنا وأكثر لمعاناً من نوع الفولاذ الخاص بها وتطبيق هذه الأنابيب في أنظمة المياه الصحية الساخنة والباردة وكذلك أنابيب الغلايات ومتوفر في فروع 6 أمتار في السوق.

مادة الأنابيب المجلفنة هي نفسها أنابيب الصلب الملحومة (السوداء). لحمايته من التآكل ، يتم تغطية الجدران الداخلية والخارجية بسبيكة الزنک.
الأنابيب المجلفنة غير قابلة للحام ومن خلال توصيلات هذه الأنابيب في مسار الأنابيب من ناحية ، يتم استخدام التفرع وتحويل قطر الأنبوب وربط أنبوبين معًا ومن ناحية أخرى لتغيير الاتجاه.

التركيبات في أنابيب إمدادات المياه مع الأنابيب المجلفنة هي :

البطانات(بوشن) ، الأكواع ، المحملات ، الدماغ ، صواميل الأنابيب(الاتحادات) ، المحولات والأغطية ، والتي وفقًا للوائح البناء الوطنية مصنوعة من الفولاذ المجلفن (مادة الأنابيب نفسها) أو الحديد الزهر القابل للطرق ، والذي سنتعرف عليه في ما يلي.

الكوع الحامی (ELBOW) :


لها أمثلة مختلفة من حيث زاوية التغيير و کیفیة العتاد وتستخدم لتغيير اتجاه المسار.
هناك 4 أنواع: الركبة 90 درجة ، الركبة 45 درجة ، الركبة اليسرى(Left knee) 90 درجة ، الركبة اليسرى(Left knee) 45 درجة.

الدماغ (NIPPLE) :


وهي مصنوعة من قالب من مبردين أو قطعة من الأنابيب ويتم تطبيقه على توصيل التركيبات ببعضها البعض أو بالصمامات.

بوشن (SOCKET) :


تشمل أنواعها البطانات البسيطة ، البطانات اللولبية ، البطانات التحویلیة ، إلخ ، والتي تستخدم لتوصيل قطعتين من الأنابيب أو التركيبات ببعضها البعض. بشكل عام ، تسمى العلاقة بين أنبوبين بوشن.

غطاء (PLUG) :


يستخدم هذا الاتصال للفروع وإغلاق الفتحات المفتوحة.

المحملات (TEE) :


يستخدم هذا الجزء في خطوط الأنابيب المتفرعة ، ويشتمل على تروس داخلية وأنواع مثل ثلاثیة(محملات) 90 درجة ثلاثية ، و المحملات الاتجاهات ، وتحويل ثلاثي الاتجاهات(المحملات) و 45 درجة ثلاثي الاتجاهات. والتي تستخدم 45 درجة في أنظمة الصرف الصحي.

الاتحادات (UNIONS) :


يتم استخدامه لتوصيل جزأين من الأنبوب السمیک ببعضهما البعض. يتكون من ثلاثة أجزاء متصلة ويستخدم في توصيل نظام الأنابيب بأجهزة مثل توصيل الأنابيب بأطوال طويلة ودوائر مغلقة أو سخانات المياه.

التركيبات المعدنية :


من بين الوصلات المعدنية التي يتم تقسيمها إلى عدة فئات حسب ترتيب حوافها إنشاء وصلات بين الأنابيب المعدنية أو أنواع الأنابيب مثل صمامات الحديد الزهر والنحاس وفلنجات اللحام ومشابك المطاط المهتزة وغيرها:

1- اتصالات مانيسمان :
تجهيزات Mannesmann ملحومة بالإضافة إلى أنابيب Manismann ؛ كما يتم استخدام الأنابيب الملحومة فيه. يستخدم هذا الاتصال في أنظمة درجات الحرارة العالية والضغط العالي.

2. وصلات التماس الأسود :
يكمن الاختلاف بين هذه التركيبات والمانيسمان في تصميمها وبنائها بحيث يتم تصنيعها باستخدام طريقة القالب واللحام في أجسامها وتتحمل ضغطًا ودرجة حرارة أقل وبالتالي يكون سعرها أقل نسبيًا. عند إنتاج هذه الوصلات ، يتم لحام خط اللحام ويتضمن نوعين ، ثقيل وثقيل للغاية.

3- وصلات التروس المجلفنة :
هذه الوصلات ملولبة ومع أنابيب مجلفنة. تستخدم هذه الوصلات في المناطق التي ترتفع فيها نسبة الرطوبة ويحدث فيها الصدأ والتآكل.

4- تركيبات الضغط العالي :
تشمل هذه الوصلات ترسًا وصمامًا صامتًا ، حيث يتحمل نوع الترس الكثير من الضغط ودرجة الحرارة مقارنةً بالمفاصل المجلفنة.

تعتبر هذه الأنواع من التركيبات المعدنية التي تم وصفها حتى الآن من أهم أنواع التركيبات ويتم استخدامها بناءً على ضغط عمل النظام ونوع الأنابيب والصمامات ونوع التصنيف حسب طريقة التوصيل وهي:
1-وصلات ملحومة (Buttweld)
2. وصلات ساکت ولد Socketweld
3. وصلات مترابطة (Threaded)

تجهيزات الأنابيب النحاسية :

الأنابيب النحاسية هي أنابيب عالية الاستهلاك ولها مقاومة عالية. تستخدم هذه التركيبات في مكيفات الهواء والصناعات الكهربائية والصحية ، والتي تستخدم في الأجهزة مثل المشعاع ومكيفات الهواء.
التركيبات في الأنابيب النحاسية هي نفسها الموجودة في الأنابيب الفولاذية المجلفنة. من بين التركيبات المستخدمة في الأنابيب النحاسية ، يمكننا أن نذكر أداة التوصيل(اقتران ، coupling) والتوصيل الرباعي والطلاء الميكانيكي والتخفيض ، والتي سنشرحها باختصار في ما يلي.

-    اقتران(coupling) : نوع نشاط هذا المنتج هو توصيل أنبوبين لهما نفس القطر ويكون مضغوطًا وضيقًا. ويمنع تسرب أنابيب المياه.
-    اتصال رباعي الاتجاه : مثل الاتصال رباعي الاتجاهات ، لديه القدرة الأتصالية من أربعة جوانب ، والتي تستخدم كمدخلات ومخرجات. (ثلاثة جوانب من الإدخال و جانب واحد جانب الإخراج) من النقاط المهمة أنه نظرًا للضغط العالي على هذا المنتج ، يتم إنتاجه بشكل عام بطريقة متكاملة.
-    الطلاء الميكانيكي : يمكن ذكر استعمال هذا المنتج في إصلاحات المنزل ويستخدم لربط أنبوبين.
-    التخفيض : إن الحد من التركيب مشهور بسبب التيار الصغير في الأنبوب ، كما يتم تقليل مدخله. هذه المخفضات أسطوانية الشكل ومخروطية الشكل ومتصلة بأنابيب ذات قطر غير متساوٍ.

أنواع تجهيزات أنابيب البوليمر :


تتميز هذه المنتجات بالعديد من الميزات مقارنة بالأنابيب المعدنية ؛ تشمل هذه الميزات الوزن الخفيف ، والترسيب المنخفض داخل الأنبوب ، ومقاومة التآكل ، وسهولة الحركة ، وما إلى ذلك ، وتستخدم في المياه والصرف الصحي.

6 أمثلة على أنواع أنابيب البوليمر :

1-    البولي ايثيلين Pe
2-     بولي بروبلين Pp
3-    كلوريد البوليفينيل Pve
4-    سوبر بايب
5-    بوتادين ستيرين
6-    كلوريد البولي فينيل كلره Cpvc
