روش های تولید پروفیل ساختمانی
یکشنبه 24 آذر 1398 بازدید : 387



پروفیل چیست ؟



پروفیل به معنای ثابت بودن یک مقطع در طول مشخص و معین است .

پروفیل ( profile ) به تجهیزاتی می گویند که در ساخت درب و پنجره ، لوله ، نمای ساختمان کاربرد دارند .





پروفیل در ساختمان



در صنعت ساختمان سازی از مصالح زیادی استفاده می شود و هر کدام در تکمیل شدن ساختمان نقش مهمی دارند که یکی از این مصالح پروفیل است .

پروفیل ها به دلیل استحکام بسیار عالی برای ساخت و ساز به کار می روند .

پروفیل ها به دو بخش تقسیم می شوند : پروفیل ساختمانی ، پروفیل صنعتی





تاریخچه پروفیل



اولین کارخانه تولید پروفیل توسط شخصی به نام مانسمن احداث شد .

بعد از جنگ جهانی دوم استفاده از این محصول آغاز شد ، اول در کشور آلمان مورد استفاده قرار گرفت و بعد به دلیل استقبال زیاد به کشور های دیگر انتقال یافت ؛ در آن زمان چوب برای ساخت در و پنجره بسیار کاربردی بود ولی بعد جای خود را به آلومینیوم و آهن داد .





تولید پروفیل فولادی



پروفیل ها از نورد ورق فولادی تولید می شوند .

به مقاطع تو خالی فولادی در بازار ایران پروفیل فولادی یا قوطی فولادی می گویند . این پروفیل ها بسیار در ساختمان سازی و ماشین سازی کاربرد دارند .

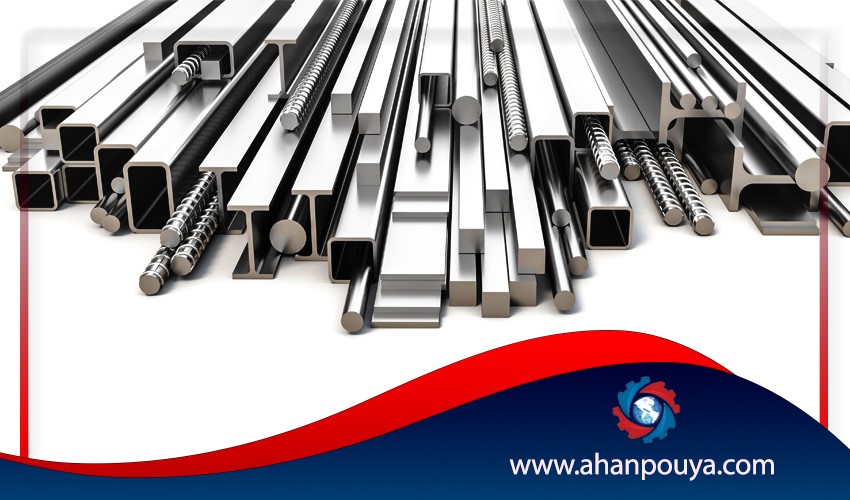

انواع پروفیل ها



پروفیل ها مقاطع تو خالی از جنس آهن هستند و برای ساخت و ساز استفاده می شوند . پروفیل ها در شکل های مختلف و کاربرد های مختلف ساخته شده اند .



پروفیل ساختمان



به محصولی که برای ساخت و ساز ساختمان از آن استفاده می شود ،  پروفیل ساختمانی می گویند ب عنوان مثال در ساخت درب و پنجره های آلومینیومی کاربرد چشم گیری دارد .

پروفیل ساختمانی به سه شکل زیر می باشد :



نورد گرم

این محصول از شمش فولادی نورد گرم به شکل قوطی تولید می شود .



نورد سرد

با شکل دادن ورق فولادی روش خم و پرس تولید می شود که از این محصول برای ناودانی ، تکیه گاه های سقف کاذب ، چارچوب در های ساختمانی استفاده می شود .



مرکب

از بهم پیوستن دونوع نورد سرد و نورد گرم این فرآیند به وجود می آید . شکل این پروفیل ها به دو نوع باز و بسته عرضه می شود .

 پروفیل بسته :  لوله و قوطی ، درب و پنجره ، درب های کرکره برقی ، پروفیل upvc

پروفیل باز :  تسمه ، میلگرد ، نبشی ، چهار پهلو ، ناودانی









کاربرد پروفیل در ساختمان سازی



  • پروفیل ها از لحاظ اندازه و مشخصات ، می توانند در ساخت در و پنجره و چهار چوب مورد استفاده قرار بگیرند .



  • پروفیل ها در ساخت و تولید نرده های فلزی در ساختمان کاربرد دارند .



  • از پروفیل ها برای نرده های فلزی ، کنار راه پله ها ، نرده کشی اطرف دیوار های کار خانه ها ، نرده پیاده رو ها استفاده می شود .



  • پروفیل ها برای ساخت ستون و اسکلت فلزی استفاده می شود .



  • همچنین پروفیل ها در ساخت اتومبیل هم کاربرد دارند و از اهمیت زیادی برخوردار است .







پروفیل کامپوزیت



پروفیل های کامپوزیت در ساختمان سازی بسیار اهمیت و کاربرد دارند مخصوصا در شرایط آب و هوایی مرطوب که احتمال زنگ زدگی و خوردگی بالا است .

استفاده از این پروفیل ها به دلیل جلوگیری از خوردگی و افزایش عمر سازه در برابر زلزله است همچنین باعث سبک تر شدن سازه می شود .





پروفیل آلومینیوم



پروفیل آلومینیومی در دو قالب ساختمانی و صنعتی تولید می شود .

در ساختمان سازی از این پروفیل ها برای ساخت درب و پنجره استفاده می کنند .

تفاوت پروفیل آلومینیومی با آهن این است که آهن در ساخت در و پنجره انرژی زیادی را هدر می دهد ولی پروفیل آلومینیومی بسیار از لحاظ مصرف انرژی بهینه ساز است .





پروفیل گالوانیزه



پروفیل گالوانیزه برای مقاوم سازی درب و پنجره های upvc کاربرد دارد . این پروفیل ها در برابر فشار جوی در ارتفاعات بالا مقاوم هستند .







کاربرد پروفیل های تو خالی ( پروفیل باز )



ساخت سازه های فولادی مثل ستون ها ، اتصالات سقف ، تیرک های فلزی

دکل ها ، چراغ های خیابانی

آسانسورها ، قطعات جرثقیل

پل ها ، ریل ها ، سازه کشتی

داربست ، کانال های تهویه ، سیستم های آتش خاموش کن







معایب انواع پروفیل ها



پروفیل ها معایبی هم دارند که استفاده ازآنها را کمی محدود می کند .

  • عدم توانایی تولید پروفیل های مختلف در کشور ها .
  • نیاز داشتن به دستگاه های گران قیمت برای تولید پروفیل ها .
  • هزینه نصب زیاد است زیرا اتصال آن ها در محل بسیار دشوار و سخت است .







تهیه و تولید پروفیل



مرحله اول ( تامین مواد اولیه )



ورق مصرفی برای تولید پروفیل باید از ترکیبات شیمیایی و خواص مکانیکی مناسبی برخوردار باشد تا هنگام تولید برای سازنده مشکل ایجاد نکند .





مرحله دوم ( برش کلاف به شکل نوار )



کلاف های خریداری شده در دستگاه های برش به نوار هایی با عرض مشخص بریده می شوند .

این دستگاه ها تمام اتوماتیک و نیمه اتوماتیک هستند .

دستگاه های برش دارای قسمت هایی مثل : میز حمل کننده ، ضربه گیر ، کلاف گیر ، سیستم باز کننده طوقه های کلاف ، صاف کننده ورق ، گیوتین ، قرقره های هدایت ورق ، قسمت اصلی برش ، نگه دارنده نوارها و در آخر نوار جمع کن هستند .





مرحله سوم ( تولید لوله و پروفیل )



قوطی و پروفیل را می توان به دو روش مستقیم و غیر مستقیم تولید کرد . معمولا پروفیل باز به روش مستقیم تولید می شود .

دستگاه‌ های تولید لوله و پروفیل عموماً دارای قسمت‌ های تغذیه نوار، گیوتین ، قسمت جوش سر و ته نوار، انباره ، فرمینگ که از دو قسمت شکل دهنده اولیه و شکل دهنده نهایی تشکیل شده‌اند ، قسمت جوش دو لبه پروفیل ، براده برداری ، سردکن ، سایزینگ با تعداد ۴ تا ۶ دروازه ، خمش و پیچش گیر ، برش یا اره اتوماتیک ،  شتاب دهنده و در نهایت میز تخلیه است .

با توجه به اینکه دستگاه برای ساخت چه تولیداتی طراحی شده و به چه روشی ساخته شده باشد ، قسمت‌های نام برده شده با کمی تغییر از نظر تعداد و اندازه ، ساخته خواهد شد.

 ولی موضوع مهمی قابل ذکر آن است که عمل اصلی این دستگاه ‌ها از شکل دادن به ورق در حال عبور از بین دو قالب بالا و پایین در حال چرخش در دروازه‌ های مختلف تا تولید محصول نهایی باید به روش سرد انجام شود .
