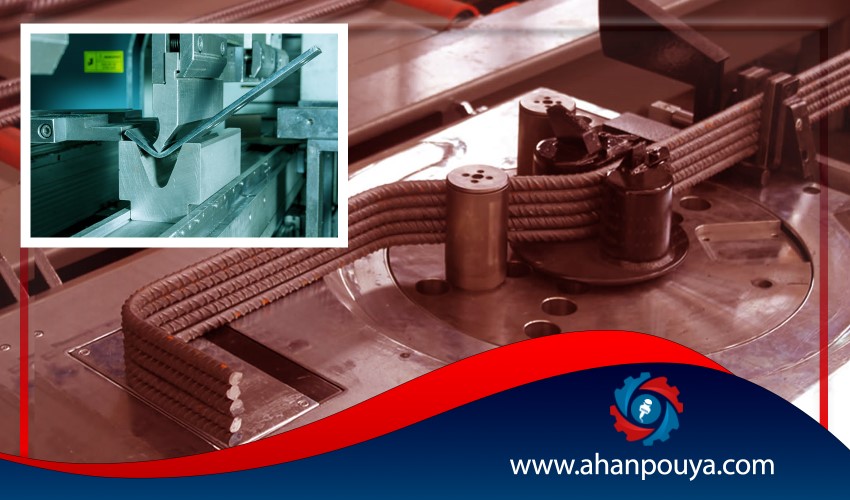

روش های خمکاری ورق و میلگرد
شنبه 27 دی 1399 بازدید : 210





خمکاری ورق چیست ؟



ورق یکی از قطعات فولادی بسیار مهم در صنعت ساخت و ساز می باشد که بعد از خمکاری محصول بدون شکستن و تغییر ضخامت به فرم دلخواه تغییر می یابد .

خمکاری ورق های فولادی به میزان کربن آن بستگی دارد که هرچقدر کربن زیاد باشد استحکام آن نیز بالاتر می رود .

محصولاتی که انعطاف پذیری کم دارند سپس حرارت می بینند و بعد خم می شوند .







انواع خمکاری ورق





خمکاری ورق با لیزر



خمکاری ورق با لیزر به تازگی توسعه یافته و برای شکل دهی فلزات مورد استفاده است .

این فرآیند به وسیله تنش های حرارتی و اشعه کنترل شده به ورق فلزی به دست می آید .

در خمکاری ورق با لیزر شدت شتاب ، اندازه پرتو ، سرعت اسکن و موقعیت دهی پرتو همگی در این فرآیند متغییر هستند .



خمکاری به دو دسته ی ماشینی و دستی صورت می گیرد :



خمکاری دستی



 این روش با وسایلی مثل : چکش ، انبر قفلی ، گیره و ... صورت می گیرد .

ورق هایی که ضخامت و میزان خمکاری پایین دارند می توان به صورت دستی آنها را شکل داد که سپس ورق با دست خم می شود و با ضربه زدن به وسیله چکش شکل می گیرد .



خمکاری ماشینی



در این روش از ماشین آلات ، تجهیزات مخصوص برای خم و.. استفاده می شود .





انواع دستگاه های مخصوص برای خم کاری ورق با روش ماشینی



  1. خم کن برقی ( دستگاه اتوماتیک )
  2. خم کن هیدرولیکی و مکانیکی ( پرس خم کن )
  3. خم کن ساده ستونی





خم کن برقی



ماشین های خم کن برقی کارایی بهتری نسبت به ماشین خم کن دستی دارند . اجزای تشکیل دهنده ی این دستگاه به شرح زیر می باشد :



  • فک بالایی که به کمک الکتروموتور حرکت می کند .



  • موتور و جعبه دنده .



  • صفحه گردان برای خم کردن ورق .



  • تجهیزات برقی برای کار کرد صحیح دستگاه .



  • جعبه کنترل دستگاه شامل : دکمه های خاموش و روشن و دستور خم می باشد .





دستگاه پرس خم کن



این دستگاه برای به وجود آوردن برجستگی ، فرورفتگی ، خمکاری و صافکاری انواع ورق ها در زاویه های مختلف مورد استفاده قرار می گیرد .

اجزای تشکیل دهنده ی این دستگاه :



  • ضربه زن : انتقال نیرو به قالب و خمکاری وظیفه ی ضربه زن است .



  • بدنه دستگاه : این بدنه از ورق فولادی با کربن بالا و با اتصالات جوشکاری ساخته می شود .



  • قالب سمبه و ماتریس : تهیه شده از ابزار فولادی .



  • سیستم محرکه : نیروی حرکت دهنده برای ضربه زن با سیستم محرکه صورت می گیرد .





دستگاه خم کن ساده ستونی



دستگاه خم کن به دو دسته ی خم کن فک ساده و فک لقمه ای تقسیم می شود . ورق بین دو فک قرار می گیرد و دسته خم به سمت پایین حرکت می کند .









کاربرد خمکاری



  • ساخت حفاظ الکتریکی و جعبه کنترل



  • ساخت شاسی کامپیوتر و مبدل گرما



  • ساخت کمد



  • پانل خودرو های حمل و نقل عمومی



  • ساخت در ، کشو و قفسه



  • مبلمان فلزی



  • ساخت تجهیزات سرمایشی



  • ساخت قابلمه و ماهیتابه با عمق زیاد







خمکاری میلگرد



میز میلگرد خم کنی



این میز در ارتفاع های گوناگون قابل تنظیم است . طول آن با توجه به طول میلگرد ها بین 3 تا 9 متر متغیر است . عرض آن معمولا یک متر و ارتفاع آن 80 سانتی متر است . قسمت های مختلف میز باید محکم باشد تا در زمان انجام کار اتفاقی پیش نیاید و میز حرکت نکند .

میز میلگرد خم کنی با قابلیت تغییر ارتفاع و اندازه ساخته می شود و در ابعاد مذکور پرکاربردترین ابعاد میز میلگرد است . میز میلگرد خم کنی باید ثابت و سنگین باشد . اگر مقاومت لازم را نداشته باشد می تواند مشکل آفرین شود .





صفحه خم کن میلگرد



صفحه ای فولادی و مستطیل ( مربع ) شکل است که تعدادی خار بر روی آن تعبیه شده است . علت وجود این خارها جلوگیری از لق زدن و حرکت کردن میلگرد در هنگام اعمال فشار روی آن است . در واقع صفحه ی میلگرد یک ابزار تکمیلی برای آچار F است که با آن میلگرد را به اشکال مختلف خم می کنند .





آچار میلگرد خم کن ( F )



این آچار پرکاربرد ترین روش دستی خم کاری میلگرد است و از آنجایی که یک ابزار دستی برای خم میلگرد محسوب می شود برای میلگرد های سایز کوچک استفاده دارد که شکل با توجه به نام آن تصور می شود . جنس آن از فولاد سخت است که بتواند در هنگام فشار بدون فشرده شدن خم شدن و له شدگی عمل کند.





دستگاه برقی میلگرد خم کن



این دستگاه قادر به خم کردن انواع میلگرد اعم از نازک و قطور است که دارای دقت و سرعت بالاتری در مقایسه به ابزار دستی است . این دستگاه یک موتور برقی داد که صفحه ی گردان آن را در جهت های مختلف می چرخانند . هدایت این دستگاه به وسیله ی یک پدار پایی انجام می شود . روی صفحه ی میز و صفحه ی گردان تعدادی سوراخ وجود دارد که غلتک های فلکه در آن جای دارد و با عبور میلگردها از میان غلتک ها می تواند هرگونه خمی ایجاد کند .









نکات ایمنی هنگام خمکاری میلگرد و ورق



  • فلزاتی که ضخامت بالا دارند نباید در بین فک ها قرار بگیرند .



  • برای جلوگیری از سقوط اشیا در دستگاه های برقی باید روی آنها محافظ گذاشته شود .



  • برای دیدن جزئیات میتوان در عملیات خمکاری روشنایی ایجاد کرد .



  • شخصی که با دستگاه کار می کند باید از وسایل ایمنی مثل : دستکش ، کفش و عینک استفاده کند .
