فلش بک چیست / انواع فلش بک
ﺳﻪ شنبه 7 اردیبهشت 1400 بازدید : 47



امروزه در انجام فرآیندهای جوشکاری از وسیله ای به نام بازنده ( فلش بک ) یا  FBA یکی از ضرورت ها می باشد .

این وسیله ، ایمنی در حین جوشکاری را فراهم می کند مثلا از خطرات ناشی تجهیزات سوخت گاز اکسیجلوگیری می کند .





آشنایی با فلش بک



فلش بک به فرآیند بازگشت سریع یا مدام شعله به داخل مشعل گفته می شود که این فرآیند به سرعت اتفاق می افتد .

اگر شعله به شیلنگ گاز برسد منفجر می شود .

فلش بک در اکثر مواقع در اثر برگشت آتش با مخلوط گاز همراه است .

مخلوط گاز در شیلنگ در اثر معکوس پدید می آید که که دلایل زیر باعث این فرآیند می شوند :



فرآیند خاموش کردن یا روشن کردن غیر اصولی دستگاه .



زمانی که فشار سیلندر بسیار کم شود .



زمانی که والو به درستی کار نکند .







انواع فلش بک ها

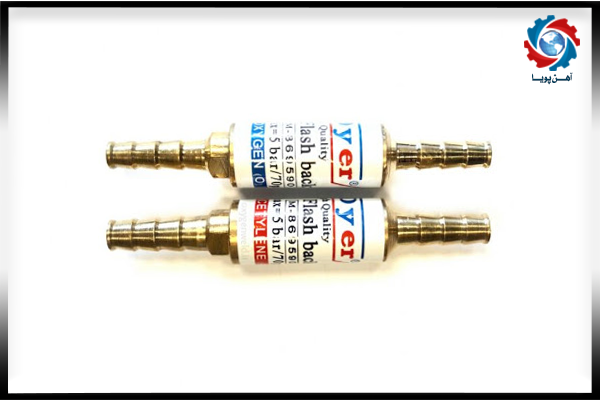

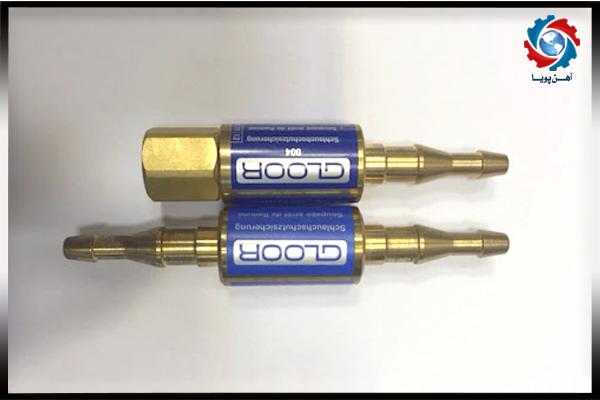

فلش بک دو سر شیلنگ



بین شیلنگ بازدارنده فلش بک قرار می گیرد .

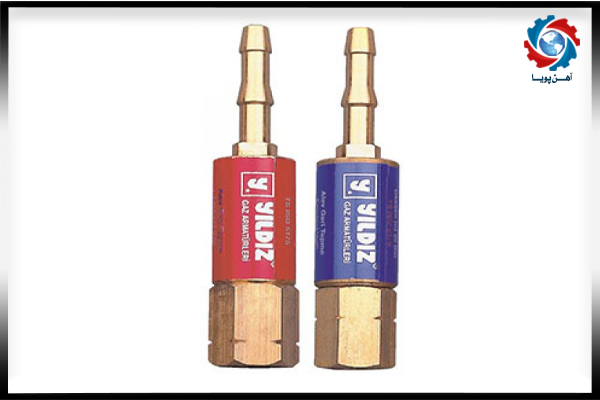

فلش بک پشت دسته



جایگزین مهره و سر شلنگی سرپیک بسته می شود .





فلش بک مانومتر



به جای سر شیلنگی سرپیک بسته می شود .







خطرات جوشکاری سوخت اکسی



در جوشکاری سوخت اکسی ، مشعل های برش و مشعل های جوشکاری در معرض 3 نوع خطر هستند که در موارد زیر با آنها آشنا می شویم :



  1. برگشت آتش





  1. برگشت آتش پایدار





  1. فلش بک





برگشت آتش



به فرآیند برگشت شعله به داخل نازل مشعل می گویند وقتی این فرآیند به وجود می آید صدای مهیب انفجار رخ می دهد .

به نظر می رسد که شعله در داخل نازل حبس شده و کاربر صدای ترکیدن را متوجه می شود اما لازم است بدانید این امر زیاد جای نگرانی ندارد .





برگشت آتش پایدار



به فرآیند سوختن شعله و بازگشت دوباره ی آن به درون نازل گفته می شود که این شعله گاهی به مخلوطی از اکسیژن و گاز سوختنی دسترسی پیدا می کند .

صدای ترکیدگی اولیه با صدای سوت زدن همراه است .







راه های جلوگیری از فلش بک



برای جلوگیری از برگشت آتش باید از تجهیزات به درستی و طبق دستور استفاده کرد .

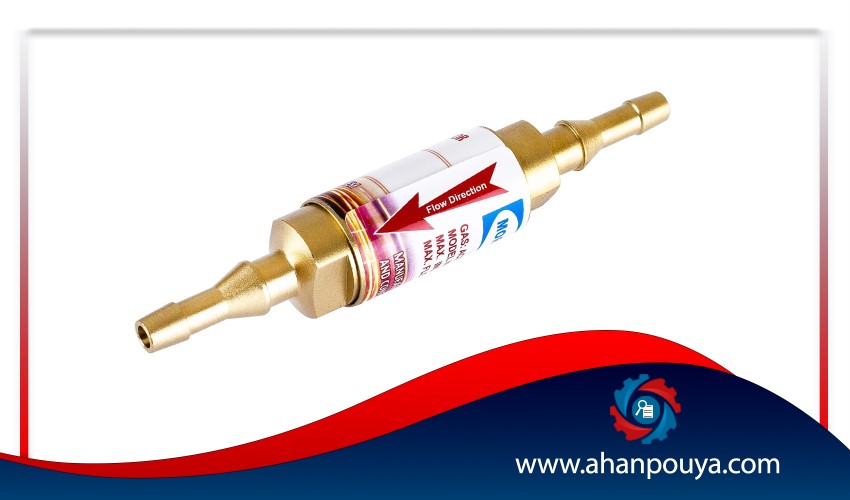

وسیله ای به نام بازدارنده ی فلش بک برای جلوگیری از فلش بک بسیار مناسب است زیرا اجازه ی برگشت آتش به سمت سیلندر های هواگاز را نمی دهد .



بازدارنده های فلش بک تجهیزات چند کاربری هستند که ترکیبی از عناصر متفاوت را دارا می باشند این وسیله به نام شیر یک طرفه نیز شناخته می شود .







اجزای بازدارنده ی فلش بک



بازدارنده ی فلش بک 2 فرآیند به خصوص دارد :



والو تست یا چک



این والو برای جلوگیری از گاز در جهت معکوس جریان و جلوگیری از ترکیب گاز های خطرناک استفاده می شود .

این والو وقتی گاز در جهت درست عبور می کند باز است و به محض اینکه جریان معکوس شود بسته می شود و اجازه ی عبور نمی دهد  البته این والو زمانی که فلش بک به وقوع می پیوندد نمی تواند جلوی آن را بگیرد  .





بازدارنده شعله



بازدارنده شعله باعث اطفا حریق می شود . بوسیله خنک کردن شعله تا دمای پایین تر از دمای احتراق گاز یا مخلوط گاز ، از فلش بک جلوگیری می کند .

گاز می تواند درون فیلتر بازدارنده جاری شود اما کنترل دمای مناسب عنصر فیلتر باعث اطفا حریق می شود .







کاربرد های بازدارنده فلش بک



از بازدارنده فلش بک در بسیاری از گازهای سوختی صنعتی مانند استیلن ، هیدوژن ، متان ، پروپان ، پروپیلن و بوتان همچنین اکسیژن و هوای فشرده استفاده می شود .

قبل از استفاده ی بازدارنده های فلش بک باید اطمینان از صحت کارکرد بررسی شوند .







تعبیه بازدارنده های فلش بک



بازدارنده های فلش بک می توانند در مکان های زیر تعبیه شوند :



  • روی مشعل

این نوع بازدارنده ها بسیار مهم هستند . زیرا مکان آن ها برای جلوگیری از جریان معکوس بسیار ایده آل است .





  • روی شیلنگ

این نوع بازدارنده ها شبیه به بازدارنده های روی مشعل هستند . اما همانطور که از نام آن ها پیداست روی شیلنگ نصب می شوند و جای نصبی آن ها تا جای ممکن باید نزدیک به مشعل باشد  .





  • روی رگولاتو

 این نوع بازدارنده ها بزرگ تر و دارای مخزن جریان بیشتر نسبت به نوع مشعلی آن ها هستند .

 از آنجایی که این عناصر محدوده بیشتری را در بر می گیرند جریان بیشتری از آن ها قابل عبور است .

این سایز بزرگ تر یک مزیت محسوب می شود .

عیب استفاده از بازدارنده رگولاتو این است که نمی تواند از انفجارهای شیلنگ جلوگیری کند .

برای داشتن امنیت خاطر و ایمنی بیشتر می توان از هر دو نوع مدل بازدارنده رگولاتور و مشعل استفاده کرد .
