لوله لنس
دوشنبه 6 اردیبهشت 1400 بازدید : 71

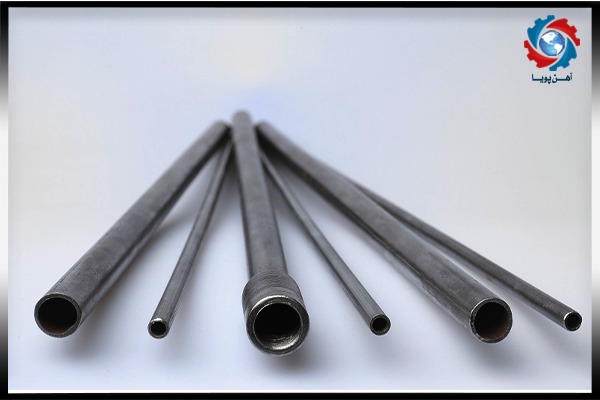

لوله های لنس لوله هایی فولادی هستند که اغلب از جنس تیوب فولادی میباشند و مهمترین کاربرد این لوله ها انتقال گاز و پودرهای مختلف مذاب میباشد.



لوله لنس چیست ومشخصات آن کدام است



همانطور که احتمالا میدانید ، لوله های فولادی واستیل در ساختن سازه های فولادی و اجرای پروژه های عمرانی نقش بسزایی دارند. این لوله ها که انواع و اقسام مختلفی راشامل میشوند در هر پروژه به طرق خاصی مورد استفاده قرار میگیرند.

این لوله هادر ابعاد و سایزها، متراژها وضخامت های مختلف موجودمیباشند و هرکدام کارایی متفاوتی دارند. یکی از زیرشاخه های لوله های فولادین به نام لوله های  لنس شناخته ودربازار موجود میباشد که از مهم ترین کاربرد آنها دمش اکسیژن و انواع گاز ها و انواع سیالات به درون مواد مذاب میباشد.

ازجمله ی این گازها میتوان اکسیژن ، نیتروژن ، آرگون است که بوسیله ی لوله لنس به داخل مواد مذاب هدایت میشود. به همین خاطراست که لوله لنس باناملوله اکسیژن هم شناخته میشود.


یکی دیگرازکاربردهای لوله لنس بعنوانتمیزکننده وشستشودهنده ی پاتیل ها و نازل ها میباشد. ترکیبات تشکیل دهنده ی این لوله ها که از کربن ، گوگرد و فسفر میباشد؛ نه تنها به ترکیبات مواد مقصد (مواد مذاب) آسیبی وارد نمیسازد بلکه باعث ایجاد استحکام بسیار زیادی درلوله میشود. وجوداین ترکیبات باعث چکش خواری حداکثری دراین لوله ها میشود.


معروف ترین نوع لوله لنس ، لوله اکسیژن است که بسیارکاربردی ومفید است ودر پروژه های عمرانی ومعماری ازآن بهره میجویند.









قیمت لوله لنس به چه عواملی بستگی دارد



ابعاد و اشکال و قطرهای مختلف لوله لنس باعث بوجود آمدن قیمت های مختلف درآن میشود. علاوه برآن، هرچه تعداد این لوله ها دریک ساختمان یا پروژه بیشتر شود طبیعتا قیمت آن افزایش پبدا میکند. مثلا لوله های پنج  لایه  از لوله یک لایه قیمت بیشتری دارند.



لوله لنس اکسیژن



این لوله هاکه در سایزهای مختلفی ساخته میشوند علاوه بر ارسال اکسیژن به داخل موادمذاب میتوانند دولومیت و سایز افزودنیها را وارد موادمذاب نمایند. درکارخانه های فولادسازی درسطوح وسیعی ازانواع این لوله ها استفاده میکنند.
بااهمیت ترین نوع ازاواع لوله لنس

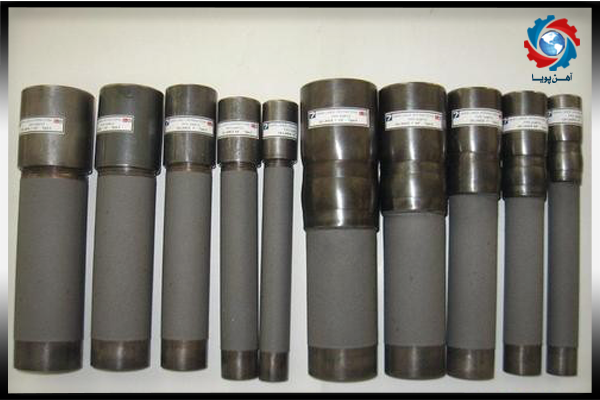

لوله لنس کالر است که دارای پنج لایه مختلف ازقبیل یک لایه اصلی فولادی ، دولایه کالرایز و دولایه از پوشش مخصوصی هستند که مجموع این لایه هاباعث استحکام ومحافظت ازلوله درون کوره میشود. تعدد لایه ها باعث ایجاد مقاومت دربرابر حرارت بالا و خاصیت ضد اکسایدی میشود که باعث صرفه جویی درزمان میشود ؛ درنهایت منجربه کاهش هزینه ها میباشد. علاوه بر کیفیت زیاد، لوله های کالرایز ازنظر  اقتصادی هم (باتوجه به طول عمر زیادشان) مقرون به صرفه میباشند.
لوله های کالرایز مدت سه تاده برابر لوله های معمولی عمر میکنند. پوشش خارجی این لوله ها ازجنس فولادضدزنگ ساخته میشود ودربرابر دمای سرباره مقاومت بالایی ازخودنشان میدهند.
لوله کالرایز اسندادهای احتمالی در مسیر موادمذاب درکوره بلند را بازمیکند. به کمک افزایش دمای موردنیاز فرآیندهای HR DH و Kr تسریع میکند و باعث انتقال گاز آرگون در OAD میشود.
درصنعت تولید فولاد نیز باعث ترکیب و یکدست کردن هرچه سریعتر مواد ، افزایش بسیار سریع دمای موردنظر میشود. علاوه بر مواردگفته شده عنصر کروم را از ضایعات فولاد جداسازی میکند . این، تنهابخشی از ویژگی های تخصصی این نوع لوله  است. مرغوبیت فولادتولیدشده بیشتر میشود و واکنش های گرمازا در کوره ها بیشتر میشود.

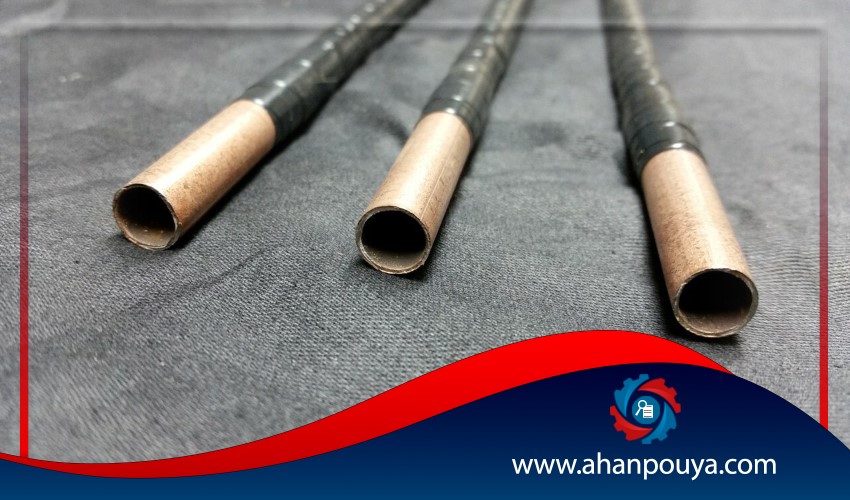

یکی از موثرترین روش های دمش اکسیژن و کربن به کوره ها نسوزکاری کردن لوله های لنس است. این طی این فرآیند لوله های فولادی در قسمتی بیرونی و داخلی کاملا پوشش داده میشوند و در نتیجه باعث افزایش طول عمر وصرفه جویی اقتصادی درهزینه ها میشود.

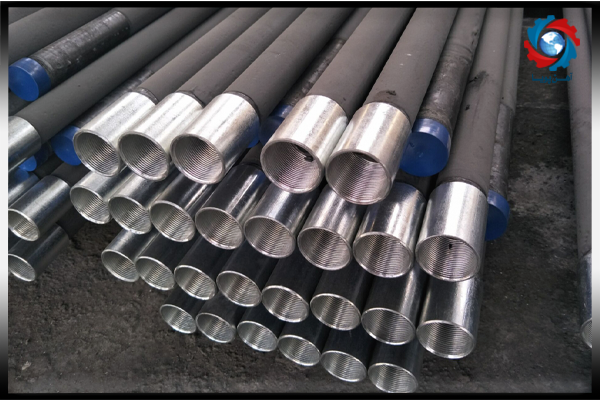

لوله لنس های مختلفی دربازار وجوددارند که لوله لنس بدون رزوه و لوله لنس رزوه دار از زیرشاخه های آن هستند. هرکدام ازین زیرشاخه ها اندازه ی سوکت خاص دارند. اندازه سوکت اولی شش میلیمتر ودومی سیزده میلیمتر است.

لوله های لنس معمولی از استیل متوسط تشکیل میشوند وبه خاطرهمین ویژگی دربرابر اکسیداسیون بسیار مقاوم هستند. ازاین لوله هاجهت تزریق اکشیژن به کوره بلند برای تولید فولاد استفاده میشود.










معایب لوله لنس



علاوه بر مزایای گفته شده لوله لنس دارای معایبی نیز هست که ازآن جمله  است :



1.مصرف کالرایز لنس ها بشدت تحت تاثیر عوامل پیچیده ای نظیر فشار تزریق اکسیژن ، کمیت وسرعت اکسیژن جاری ، دمای جو درون کوره و فولاد مذاب، ویژگی های فیزیکی موادمذاب و گدازه ، نوع فولاد ، شرایط لنس ها و غیره. بنابراین اگرهریک ازین عوامل تغییریابد، محصول مشترک و خروجی یکسانی نخواهیم داشت.



2. اگر فشاراکسیژن گاز (بالای شش کیلوگرم) باشدعامل خنک کننده درسطح داخلی اساسا ذوب انجام نمیگیرد و استقامت لنس افزایش میابد. اما اگربیش ازاین  اندازه باشد گدازه های فولاد به دیواره هاوسقف کوره پرتاب میشوند و عمر کوره شدت کاهش میابد. برای جلوگیری ازین کار، بایداز فشار تزریق کمتر از یک کیلو استفاده کرد.



3.سطح کالرایز شده عموما استقامت را بالا میبرد وباعث افزایش مقدار آلومینیوم میشود. اما برخلاف آن ، نقطه ی ذوب کمتر میشود. درچنین شرایطی اگر سطح آلیاژ ازمقدار خاصی تجاوز کند ، نقطه ی ذوب بامیزان حرارت منطبق میشود وسطح آلیاژ شروع به ذوب شدن میکند و مقاومت لنس کالایزشده کم میشود وطبعا نمیتواند بیشتراز آن مقدار شود.











خلاصه مطلب



لوله لنس نوع خاصی از لوله هستندکه درجهت انتقال سیالات بویژه سیالات گازی به درون کوره های فولادی استفاده میشوند. این لوله ها در اشکال سایزها و ضخامت ها و متراژهای مختلف و در راستای کاربردهای خاص تولید و استفاده میشوند و نسبت به سایر لوله ها از مزیت های زیادی من جمله ارسال سریع و بهتر اکسیژن و شستشوی آسان نازل ها بهره میبرند.



    Mina Okhravi
