گاردریل و کاربرد آن



به حفاظ های کنار جاده و خیابان ها گاردریل یا جان پناه می گویند . کاربرد های گاردریل جدا کردن ترافیک های مختلف یک بزرگراه است و از خارج شدن وسایل نقلیه و سقوط پرتگاه ها و خسارات و تلفات جلوگیری می کند .



گاردریل ها انواع مختلفی دارد مانند : گاردریل های دو موج ، گاردریل های سه موج ، گاردریل های بتنی



گاردریل در درجه اول بر اساس جایگاه به سه گروه : کناری ، میانی ، ضربه گیر تقسیم می شوند. گاردریل کناری در کنار خیابان برای محافظت از تصادف و انحراف از راه اصلی قرار می گیرد .



انواع گاردریل و استادارد های فنی آن



جنس محافظ فلزی کناری از ورق گالوانیزه است که معمولا به آن گالوانیزه گرم گاردریل می گویند و برای جلوگیری برخورد یک طرفه در خیابان نصب می شود. با توجه به میزان خواص مکانیکی مد نظر که شامل مقاومت به ضربه ، مقاومت به فشار است که به سه گروه تقسیم می شوند :



- گاردریل انعطاف پذیر

- گاردریل نیمه صلب

- گاردریل صلب



گاردریل انعطاف پذیر کناری چیست ؟



همانجور که از اسشمش پیداست گاردریل کناری به هنگام برخورد با جسم متحرک ، خاصیت ارتجاعی از خودشان می دهد و به سه نوع زیر قرار دارد :

1- حفاظ سه کابلی

2- حفاظ دو موج

3- حفاظ سه موج



1-  گاردریل حفاظ سه کابلی



نوع حفاظ سه کابلی از سه کابل فولادی بر روی یک پایه ضعیف تشکیل می شود و قابلیت پوشش دهی به وسایل نقلیه را دارد . از قوس ها در این نوع حفاظ ها استفاده می شود . خرابی در کابل ها به ندرت اتفاق می افتد . مگر این که تصادف بسیار شدیدی رخ دهد . استفاده از مهارهای انتهایی برای این نوع حفاظ اجباری است ، چون علاوه بر تامین ایمنی کافی به هنگام برخورد وسایل نقلیه ، با ابتدا و انتهای آنها مقاومت کافی برای اتصال کابل ها به زمین ، برای تحمل نیرو های کششی نیز فراهم می شود .



مزیت های حفاظ کابلی



- هزینه اولیه پایین

- جهت دهی موثر به طیف نسبتا گسترده ای از وسایل

- نیروی کاهنده شتاب نسبتا پایین و تدریجی

- قابلیت عملکرد بالا در منطقه های برف خیز یا ماسه ای به دلیل طراحی باز





معایب قابل توجه حفاظ کابلی



- تعویض ملول زیادی از حفاظ پس از برخورد

- فضای نسبتا زیاد مورد نیاز پشت این حفاظ به علت تغییر شکل

- کاربرد کم آن در قوس ها

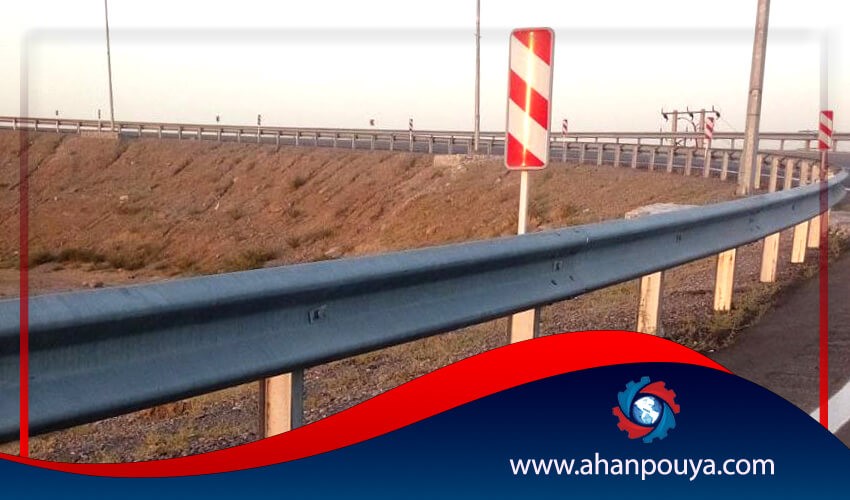

گاردریل - آهن پویا



2- گاردریل دو موج



گاردریل دو موج ، عملکردی کامل مشابه به گاردریل کابلی دارد فقط تفاوت مهم آن در این است که ، تغییر شکل جانبی بسیار کم تر آن نسبت به نوع کابلی است. به همین دلیل کم ترین فضای خالی نیازمند است. این گاردریل به ارتفاع نصب و نیز پستی وبلندی های زمین حساس می باشد ، بنا بر این در اجرا حتما باید ارتفاع نصب ، به دقت رعایت شود.



گاردریل سه موج



کاملا شبیه به گاردریل دو موج W شکل است ؛ تفاوت آن با گاردریل دو موجی در سپری آن است. این سیستم باید به تاوب از بالا و پایین به پایه ها قلاب شود.



گاردریل نیمه صلب کناری چیست؟



این گاردریل نسبت به گاردریل انعطاف پذیر ، انعطافش کم تر است و در چهار نوع ارائه می گردد .



- سپر دو موج با پایه قوی : مقاومت کششی سپر و پایه خیلی در این نوع مهم است . بنابر این بین دو جز آن لقمه قرار می گیرد تا از انحراف وسیله نقلیه کنار جاده جلوگیری بیشتری کند و شکل سپر آن دو موجی است



- سپر سه موجی قوی : پایه قوی دارد و سپری اش یک موج بیشتر دارد یا در واقع برای حفاظت پهن تر است .



- سپر سه موجی اصلاح شده : در واقع حالت بهبود یافته سپر سه موجی است که به هنگام برخورد سپر آن صدمه دیده و پایه و لقمه آن در موقع حادثه دچار تغییر شکل زیاد می شود .



- سپر قوطی شکل : پایه این نوع گاردریل نسبت به سه حالت قبلی ضعیف تر است .





گاردریل صلب کناری چیست؟



یکی از معتبرترین و استانداردترین نوع گاردریل صلب کناری ، نیوجرسی است. همانجور که از اسمش پیداست به هنگام برخورد وسایل نقلیه تغییر شکل ندارد و ثابت است ، اما در هنگام اتفاق بسیار فجیع ممکن است بشکند. برای اینکه این اتفاق نیفتد باید نصب آن صحیح باشد که به سه حالت با پی یا فونداسیون یکنواخت ، پی سه متری ، بدون زیر ساخت نصب می شود.



گاردریل میانی و انواع آن



معمولا در وسط  بزرگراه ها برای مشخص کردن خطوط عبور و مرور و جلوگیری از ترافیک تعبیه می شوند و از دو طرف ممکن است دچار برخورد شوند .

این گاردریل ها مانند گاردریل های کناری سه نوع دارد : انعطاف پذیر ، نیمه صلب ، صلب

نوع حفاظ دو موجی ضعیف دقیقا شبیه سه کابلی است و تفاوت آن ها در ارتفاع است .

دوموجی دارای سپری دو موجی است ونیمه صلب است پس بهراحتی از بین نمی رود .

سپری سه موجی هم مانند قبلی است ولی پهن تر است .

محافظ بتنی بسیار مقرون ب صرفه است و در محل نصب ساخته می شود ، یا به صورت پیش ساخته مورد استفاده قرار می گیرد .



گاردریل ضربه گیر چیست؟



جلوی برخورد حوادث ( تصادف ) را می گیرد و در انتخاب جنس و مدل آن به هزینه آن باید توجه کنیم.



مشخصات فنی گاردریل ها ( حفاظ فلزی )



1- طول سپری ۴۱۷ سانتیمتر.

2- طول مفید سپری ۳۸۰ سانتیمتر.

3- عرض گسترده ورق ۴۸ سانتیمتر، عرض مفید ( فرمدهی شده ) ۳۳ سانتیمتر.

4- جنس فلز از فولاد ST 37 و با ضخامت ۳ میلیمتر.

5- نوع پوشش گالوانیزه گرم مطابق با استاندارد ASTM

6- هر گارد دارای ۹ عدد سوراخ مخصوص جهت اتصال سپری به یکدیگر است.

7- نوع پوشش گالوانیزه گرم مطابق با استاندارد ASTM .

8- هر گارد دارای ۹ عدد سوراخ مخصوص جهت اتصال سپری به یکدیگر است.





اتصالات با پیچ و مهره



- پیچ و مهره اتصال سپری به یکدیگر از نوع M 16* 25 و به تعداد ۸ عدد می باشد.

- پیچ و مهره اتصال سپری به یکدیگر از نوع M 10* 50 و به تعداد ۱ عدد می باشد.



کلیه پیچ و مهره ها به صورت گالوانیزه شده می باشند.
