خرپای میلگردی
یکشنبه 14 مهر 1398 بازدید : 697

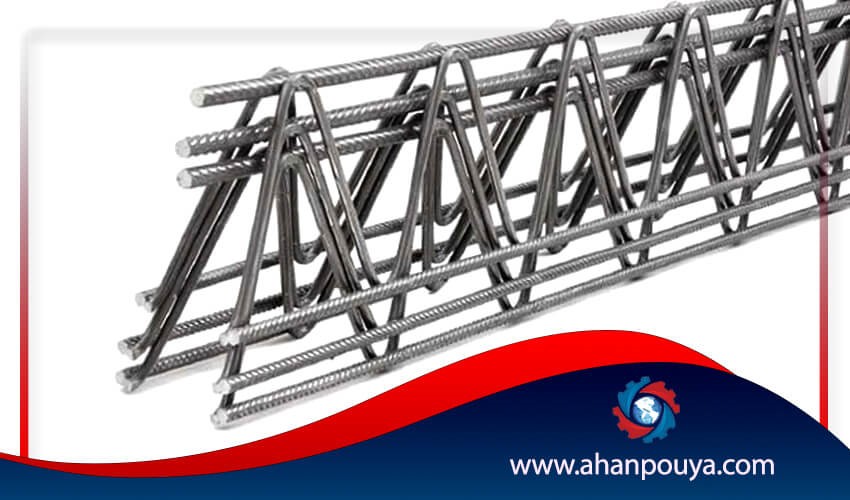

خرپای میلگرد



در ایران بیش از 57 درصد از سقف ساختمان ها از تیرچه و بلوک استفاده می شود . رایج ترین نوع تیرچه های مورد استفاده ، تیرچه با خرپای میلگردی است . این نوع تیرچه یا خرپای میلگردی از میلگرد ساخته شده و سرعت بالا و ویژگی اقتصادی آن باعث شده انبوه سازی از این شیوه استقبال کنند .
خرپا سازه ای است فولادی که از اتصال اجزای باریک و بلند ساخته شده است و ظرفیت تحمل نیروهای کششی و فشاری را دارد و در سقف ها ، پل ها ، سازه های هوا و فضا و ماشین های سنگین مثل جرثقیل ها کاربرد دارد.




روش تولید خرپای میلگردی :


خربای تیرچه ، شبکه ی پیش ساخته شده از میلگرد های کششی زیرین ، بالایی و عرضی که به صورت خرپا به هم جوش یا قلاب شده اند و ایستایی لازم را برای حمل و اجرا تامین میکنند که به صورت دستی جوشکاری و تولید می شود .
البته امروزه به صورت مکانیزه هم تولید می شود به این روش که در بعضی از کارخانجات میلگرد های کم کربن به صورت سرد نورد و به شکل تولیدی در ماشین های خرپاسازی به صورت اتوماتیک خم کاری شده و به وسیله جریان برق و سیستم های هیدرولیک جوشکاری و به هم متصل می شوند . در پایان خرپا های تولیدی در ابعاد مورد نظر بسته بندی می شود .



تقسیم بندی خرپاها :




خرپای ساده :


با مفصل نمودن سه عضو در انتهای یکدیگر و ایجاد مثلث ساده شکل می گیرد . گسترش خرپا با اضافه کردن دو عضو و یک گره انجام می شود . اعضای جدید در گره به جدید به یکدیگر مفصل شده و انتهای دیگر آنها به گره های موجود مفصل می گردند .




خرپای مرکب :

از ترکیب چند خرپای ساده شکل می گیرند .



خرپای پیچیده و مبهم :



 خرپایی که شبیه خرپای ساده و مرکب نباشد .

                                                                                                                                                                خرپای میلگرد - آهن پویا







انواع خرپاها در یک تقسیم بندی ساده :




1-دوبعدی                             4- پرات
2-سه بعدی                           5- وارن
3-چند گانه                            6-  کی



اجزای تشکیل دهنده خرپای تیرچه یا خرپای میلگردی :


1-میلگرد بالا
2-میلگرد عرضی(مارپیچ)
3-آهن پایین (میلگرد های کششی)



مشخصات خرپای میلگردی :


طول خرپا از 1 الی 14 متر
ارتفاع خرپا از 10 الی 30 سانتی متر
قطر میلگرد بالا و پایین از 5 الی 16 میلی متر
قطر میلگرد زیگزاگ از 4 الی 6.5 میلی متر
حداقل تنش تسلیم میلگرد ها 4200 کیلوگرم به سانتی متر مربع
استفاده از میلگرد های گرم نورد دیده
مزایای کاربردی خرپای میلگردی:
عدم انتقال حرارت و صدا
افزایش سرعت عمل
افزایش مقاومت در برابر زلزله
استفاده کمتر از فولاد و میلگرد
عدم لرزش سقف در دهانه های بزرگ
صرفه جویی به دلیل استفاده از جوش نقطه ای ،توسط ماشین آلات تمام اتوماتیک



خرپای میلگرد - آهن پویا



موارد کاربرد خرپای میلگردی :


استفاده در شناژه های عمودی و افقی
ساخت تیرچه جهت سقف های سبک و تیرچه بلوک
استفاده در قطعات پیش ساخته بتنی به عنوان تیرک داخلی یا نگهدارنده شبکه ها





استاندارد های تولید خرپا در ایران :


استاندارد بین المللی IOS 1054  : 1991
استاندارد 2009: ISIRI
استاندارد های ملی: ISIRI:11588_ ISIRI:3132
