سقف های عرشه ی فولادی
ﺳﻪ شنبه 2 مهر 1398 بازدید : 730



سقف های عرشه فولادی



سقف یکی از مهمترین اجزای یک سازه است و با توجه به پیشرفت تکنولوژی سقف ها از تنوع زیادی برخوردارند. امروزه سرعت اجرای سقف عرشه فولادی نسبت به سایر موارد بیشتر است .
این نوع سقف هایی هستند که از دو ورق فولادی گالوانیزه ذوزنقه ای شکل وبرش گیرها که در این نوع سقف مورد استفاده قرار می گیرند و البته با استفاده از آرماتوربندی و بتن ریزی بر روی این ورق ، این نوع سقف اجرا می شود. از بخش های اصلی سقف های کامپوزیت عرشه فولادی باید به تیر های فرعی در بین تیر های اصلی اشاره کرد . یکی از معیارهای صنعتی سازی این روش، سرعت بالای اجرا و حذف مواد و روش های صنعتی وقت گیر و پرهزینه است . سقف یکی از بخش های مهم ساختمان است که در سرعت ساخت تأثیر زیادی دارد .





تاریخچه سقف های عرشه فولادی



در سال 1820 پل مالوین شیمیدان فرانسوی ، آهن کاور شده را با روش غوطه ور کردن آهن درون روی مذاب تولید نمود و در دهه 1820 یک مهندس معمار به نام هنری پالمر موفق شد که برای اولین بار آهن با پوشش گالوانیزه را کنگره دار نماید . سقف های عرشه فولادی با ورق گالوانیزه در ساخت و ساز مورد استفاده قرار گرفت . در طی چندین سال ، تغییراتی بر روی این سقف انجام شد. سقف عرشه فولادی توسط شرکت های آمریکایی و اروپایی به عنوان سیستمی نوین مورد استفاده قرار گرفت . اقتصادی و سبک ترین نوع سقف ، میتوان به سقف عرشه فولادی با ورق گالوانیزه اشاره کرد که مقاومت کششی آن زیاد است. این سقف ها در اوایل به صورت رول بوده و توسط دستگاه به شکل ذوزنقه ای در آمد .





کاربرد سقف عرشه فولادی



سقف عرشه فولادی کاربرد زیادی در ساختمان ها ، کارخانجات ها ، سقف کارگاه ها و.... کاربرد زیادی دارد .



مزایای سقف های عرشه فولادی



1- کاهش ضخامت سقف

2- کاهش لرزه  ساختمان

3- کاهش انتقال صدا

4- دسترسی راحت به تأسیسات

5- امکان بتن ریزی همزمان کلیه طبقات





  • وزن سبک عرشه فولادی



استقاده از سقف عرشه فولادی تاثیر بسزایی در سبک سازه دارد .



  • حمل و نقل آسان



نسبت به سایر مصالح سختمانی دارای وزن سبک تر است و حمل و نقل آن اسان بوده است  .



  • زیبای ظاهری



 با داشتن ورق گالوانیزه و فرم های مختلف از لحاظ بصری جذاب است و پوشش ماسب دارد .



  • نصب سریع و آسان و صرفه جویی در زمان



امکان سقف گذاری و بتن ریزی در کلیه طبقات به طور همزمان امکان پذیر است .



  • کاهش هزینه ساخت



 اجرا سقف عرشه فولادی ارزان و مقرون به صرفه است .



  • قابلیت تحمل تنش بالا



 با جود فرو رفتگی و برجستگی ها سبب می شود تنش های بالا را تحمل کند .



  • مقاوم در برابر آتش سوزی



آیین نامه بسیار زیاد و تجربه نشان دادن در عدم آتش سوزی با سقف های عرشه فولادی ، باعث شده خواهان زیادی داشته باشد .



  • مقاوم در برابر شرایط جوی



با شکل ساندویچی خود باعث می شود در عوامل جوی مثل برف و باران مقاوم باشد .



  • نصب میلگرد و گل میخ



برای اتصال متال دک ها بر روی تیر ها ، از گل میخ استفاده می کنند و باعث کاهش وزن تیر ها می شود .



  • بتن ریزی



بعد از اتصال میلگرد ها ، نوبت به بتن ریزی است . یکنواختی سطح صفحات سبب خروج هوا و ساده تر شدن عمل می شود .

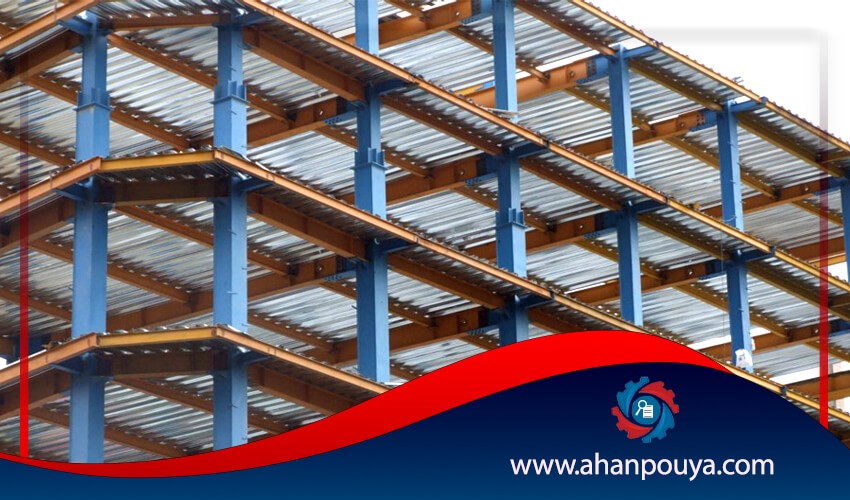

سقف عرشه فولادی - آهن پویا



مصالح تشکیل دهنده برای سقف های عرشه فولادی



- ورق فولادی

- گل میخ

- آرماتور

- بتن





ویژگی های گل میخ در سقف های فولادی



برای ثابت کردن ورق ها بر روی سقف اسکلت استفاده می شود . گل میخ ها نقش برشگیرها را ایفا می کنند و روابط بین ورق گالوانیزه و بتن می باشد .





ویژگی های بتن در سقف های عرشه فولادی



بعد از اتصال میلگرد ها عملیات بتن ریزی شروع می شود . برای ضخامت سازه ای مورد نیاز بتن از قسمت روی تاج ورق 5 سانتی متر می یاشد . این ضخامت برای مقاومت از آتش سوزی بیشتر می شود .





ویژگی های آرماتور در سقف های عرشه فولادی



در سقف عرشه فولادی برای جلوگیری از ترک خوردن بتن ، از میلگرد حرارتی استفاده می شود و برای بالا بردن سرعت اجرا از مش آماده میلگرد به جای آرماتور بندی استفاده می شود . استفاده از آرماتوربندی ، می توان به افزایش مقاومت فشاری بتن ، کاهش نفوذ پذیری بتن ، افزایش مقاومت ضربه ای و محکم شدن سطح بتن و .. اشاره کرد .



آرماتورهایی  که در ساخت سقف های عرشه فولادی مورد استفاده قرار می گیرند به دو صورت هستند :



1 -عضوه سازه ای

2- حداقل آرماتور حرارتی





قیمت سقف عرشه فولادی



قیمت سقف عرشه فولادی ، به قیمت ورق گالوانیزه بستگی دارد . ضخامت ورق گالوانیزه ، نوع و کیفیت آلیاژ های بکار رفته در پوشش آن و متراژ مورد استفاده از سقف نیز از موارد تاثیر گذار در قیمت این محصول می باشد .





نکات مورد توجه  موقع نصب سقف های عرشه فولادی



- اگر نصب نادرست انجام گیرد احتمال لرزش موجود دارد .

- اجرای آن در سازه های بتنی کمی دشوار است .

- اکثر کارگران با این نوع از سقف ها آشنایی ندارند ، در نتیجه به نیرو ماهر نیاز است .

- اتصال گل میخ ها به شکل جوشی، عصایی و پرچی می باشند .

- باید توجه کنیم که در محل های بحرانی تیرهای خمشی از گل میخ استفاده نکنیم .

- فاصله میان گل میخ ها در امتداد تیرهای اصلی نباید از 8 سانتی متر بیش تر باشد .

- فاصله گل میخ ها در امتداد تیرهای مختلط نباید از 40 سانتی متر بیش تر باشد .

- گل میخ ها باید حداقل از 25 میلی متر پوشش بتن جانبی برخوردار باشند .

- قطر گل میخ ها نباید از 20 میلی متر بیش تر باشد .





مراحل اجرای سقف های عرشه فولادی



ورق های کامپوزیت پس از انتقال به کارگاه و دپو در یک محل کوچک، بدون نیاز به ماشین آلات (به کمک نیروی انسانی) و با یک بالابر به ترازهای مختلف طبقات منتقل می شوند . عرشه ها گیره های نر و مادگی دارند که در هم چفت می شوند و این کار باعث افزایش سرعت کار می شود . برای اتصال عرشه های فولادی بر روی تیرها از گل میخ استفاده می شود و این عمل باعث کاهش وزن تیرهای فولادی مصرفی می شود. پس از اتصال میلگردها بتن ریزی انجام می شود .
