گیج جوشکاری چیست

یکی از گام های بسیار مهم در مسیر کنترل کیفیت و کارایی جوشکاری شده ، اندازه گیری و اتصالات جوش میباشد . بازرسی های خارجی این اجازه را به شما می دهد تا بتوانید عیب های خارجی جوش از قبیل ریزحفره ها، عیوبی که در سطح سازه و ترک های ایجاد شده، جوش نامناسب و ناکافی ، نقص ها و غیره را بیابید .

یکی از این بازرسی های مهم ، بازرسی چشمی است که یک ابزار مهم به حساب می آید که خود دارای انواع مختلفی میباشد که به کمک آن ، میتوان موارد گوناگونی را کنترل و بررسی کرد .

وظایف گیج جوشکاری

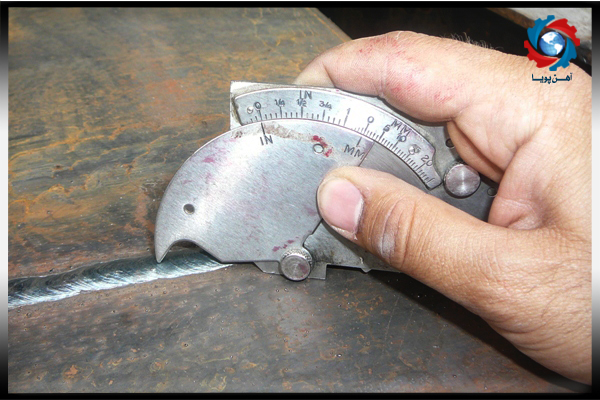

به کمک گیج جوشکاری میتوانیم قطعات و اتصالات جوشکاری شده را از نظر ابعاد مختلف کنترل کنیم .از طرف دیگر میتوان سطوح شیبدار یخ خورده را از نظر زاویه ی شیبی که دارد کنترل کرد .

همچنین می توانیم برای مونتاژکاری فواصل لازم بین قطعات از گیج جوشکاری استفاده کنیم . با این ابزارها می توان همسطح بودن یا نبودن قطعات قبل از مونتاژ و جوشکاری را بررسی کرد و در نهایت می توان با کمک آن ها کمی ها و کاستی های احتمالی بر روی سطح جوش ها از نظر طول، عرض و عمق آن ها را کنترل کرد .

انواع گیج جوشکاری

1.گیج جوشکاری multi_function

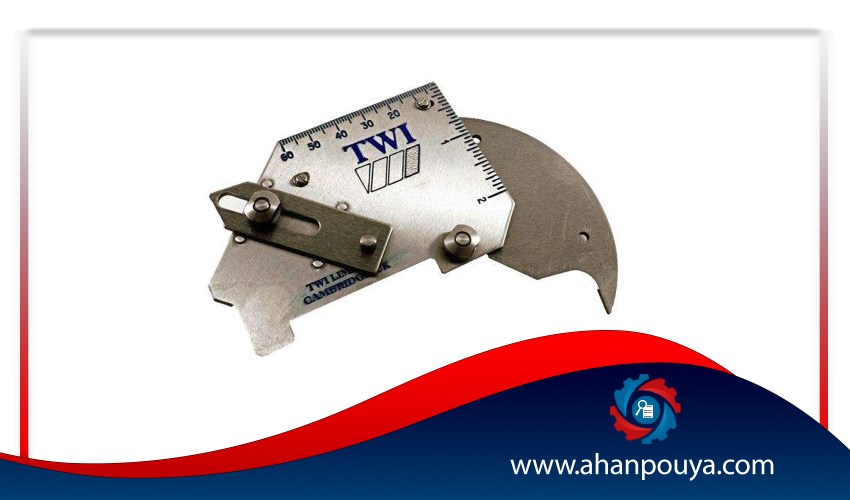

این نوع گیج جوشکاری همانند گیج کمبریج یکی از پرکاربردترین گیج ها در بازرسی جوش ها میباشد . این گیج دارای کاربری های بسیار زیادی در علم بازرسی میباشد .

از کاربردهای این نوع جوش میتوان به توانایی اندازه گیری گرده جوش ، ارتفاع جوش نبشی ، ساق جوش نبشی و یا اندازه جوش اشاره کرد .

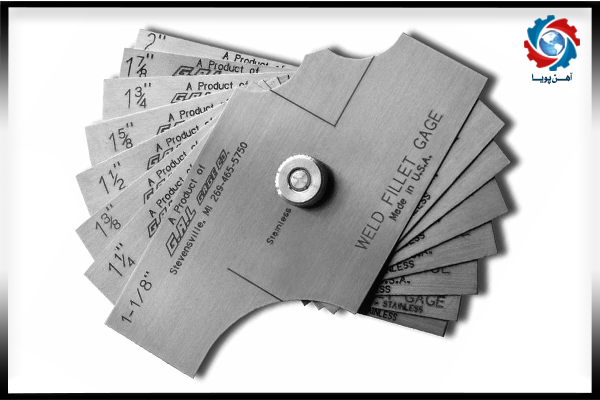

2.گیج جوشکاری FILLET

این نوع جوش دسته ای از گیج های یکسان با اندازه های یکسان را شامل میباشد که از این نوع گیج ، برای اندازه گیری طول و ارتفاع جوش نبشی استفاده میشود . از این نوع گیج ها بیشتر برای اندازه گیری گرده های جوش با اندازه 1 تا 1.8 اینچ استفاده میشود .

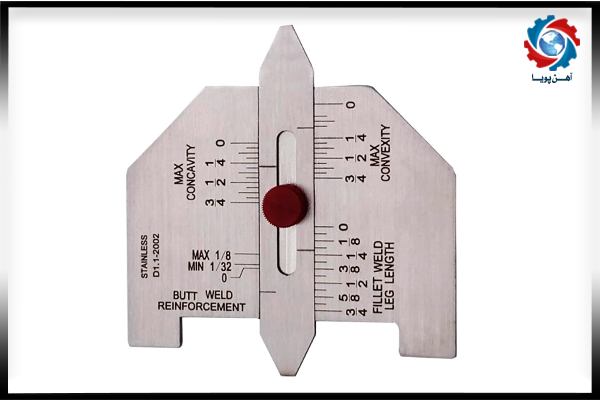

3.گیج جوشکاری AWS

نحوه ی عمل کردن این نوع گیج همانند گیج کمبریج به صورت چند وجهی میباشد و با این نوع گیج میتوانیم مقادیر مختلفی از جمله ارتفاع گرده جوش و یا طول ساق جوش نبشی را اندازه گیری کرد .

4.گیج جوشکاری HI-LO WELDING GAuGE

این نوع گیج ابزاری از جنس فولاد زنگ نزن است که برای اندازه گیری های ترازی و انطباق های داخلی مورد استفاده قرار میگیرد . حوزه كاربردی این سنجه در ارزیابی مونتاژ و انطباق لوله ها و اتصالاتی با حساسیت بالا برای هم راستا بودن اجزای اتصال است .

ویژگی های گیج جوشکاری HI-LO WELDING GAuGE

1.دارای قابلیت اندازه گیری جوش گوشه

2.دارای قابلیت اندازه گیری ارتفاع تاج

3.دارای قابلیت اندازه گیری فاصله ریشه اتصال مونتاژ شده

5.گیج جوشکاری SINGLE PURPOSE HI-LO WELDING GAUGE

این نوع گیج ابزاری است تک منظوره که کاربری آن بسیار آسان است و برای اندازه گیری عدم همترازی دیوارهای داخلی اتصالات مونتاژ شده و همچنین مشخص کردن میزان فاصله ریشه جوش استفاده میشود . این نوع گیج جوشکاری ، به دو دسته استاندارد و متریک دسته بندی میشود .

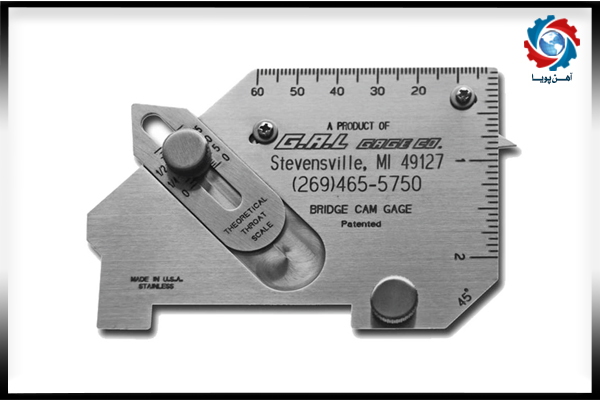

6.گیج جوشکاری BRIDGE CAM GAUGE

این نوع گیج جوشکاری از جنس فولاد ضد زنگ است . این نوع گیج جوشکاری دارای دقت اندازه گیری تا 1.32 اینچ است و میتواند بریدگی های کنار جوش ، تحدب و ارتفاع جوش را اندازه بگیرد .
