کاربردهای کلاف ساختمانی

دوشنبه 18 آذر 1398 بازدید : 1155

کلاف های ساختمانی

کلاف بندی به نام های دیگر ( زنجیره کردن ) یا ( شناژ ) معروف است .

ساختمان های کلاف بندی شده با استفاده از آجر ، سنگ ، بلوک های سیمان یا ترکیبی از آنها ساخته می شوند که در آن برای کلاف های افقی و عمودی استفاده می شود . عملکرد کلاف در ساخت وساز ساختمان به روشی است که دیوار ها درواقع نقش گرانش و نیرو جانبی را بازی می کنند .

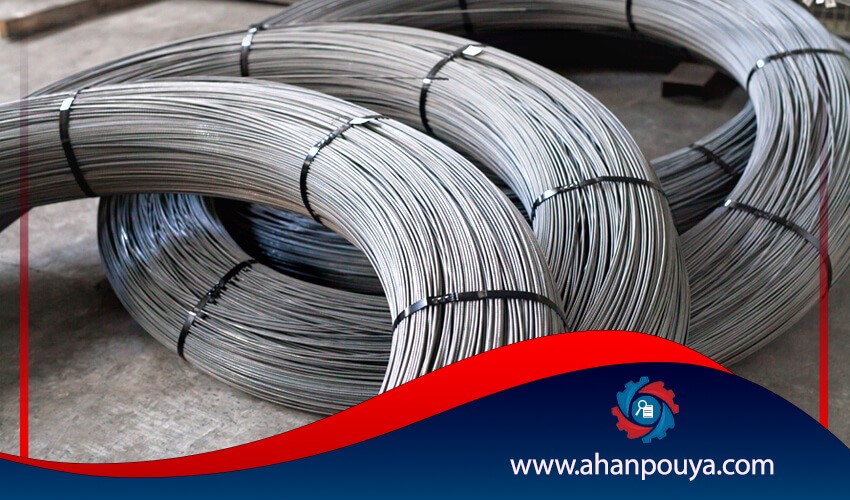

میلگرد کلاف در صنعت و ساختمان مورد استفاده قرار میگیرد . کلاف ها در ساختمان برای تولید تیرچه و خرپا استفاده می شوند . کلاف عرضی عمود بر تیرچه ها ، اجرا می شود . در واقع ، نوعی نقش تکیه گاه جانبی را برای تیرچه ها در سقف تیرچه بلوک ایفا می کنند . کلاف عرضی ( عمودی ) استحکام سقف را افزایش می دهد . همچنین از لرزش سقف در زمان حرکت و رفت و آمد بر روی آن می کاهد .

نکات اجرایی در کلاف عمودی و سقف تیرچه بلوک :

- در سقف های تیرچه بلوک بتنی اجرای ژوئن ( همان کلاف عمودی ) در دهانه های بزرگ تر از 4 متر لازم و ضروری است .
- در سقف کرومیت اجرای ژوئن در تمام دهانه ها الزامی است .
- جهت کلاف میانی عمود بر تیرچه ها است .
- در داخل کلاف های عرضی ( عمودی ) دو عدد میلگرد 12 ، 14 ، 16 یا 18 قرار می گیرد . میلگردها باید آجدار باشند .
- میلگردهای طولی باید به آرماتورهای بالا و پایین تیرچه ها جوش داده شوند .
- برای قالب بندی کلاف عرضی از تخته هایی بر عرض حداقل 12 سانتی متر و ضخامت 2 سانتی متر استفاده می شود .
- در صورتی که بار سقف کمتر از 350 کیلوگرم بر متر مربع و طول دهانه موثر کمتر از 4 متر باشد نیازی به کلاف میانی نیست . ولی اگر در این حالت طول دهانه بیش از 4 متر باشد یک کلاف میانی در سقف تعبیه می شود .
- در صورتی که بار زنده ی سقف بیش از 350 کیلوگرم بر متر مربع و طول دهانه کمتر از 4 متر باشد یک کلاف میانی لازم است . در این حالت برای طول دهانه ی 4 متر تا 7متر دو کلاف میانی و برای دهانه ی بیش از 7 متر 3 کلاف میانی اجرا می شود .
- اگر بار منفرد سبک روی سقف وارد شود باید بوسیله ی کلاف هلی میانی مناسب بار منفرد وارده را روی تیرهای T شکل پخش نمود.

یکی از رایج ترین روش ها برای کم کردن حرکت نسبی پی ها استفاده از کلاف های عرضی یا همان شناژهاست . پی های مجزا از هم باید با شناژهایی در دوطرف مهار شوند .

مزایای کلاف های عمودی :

برای تقویت دیافراگم افقی ساختمان در امتداد عمود در امتداد تیرچه ها و برای توزیع یکنواخت بار روی سقف تیرچه و بلوک از کلاف های عمودی استفاده می شود .
عملکرد کلاف میانی ، ( جلوگیری از پیچش تیرها Tشکل و توزیع یکنواخت بار روی سقف تیرچه و بلوک است )

نحوه ی اجرای کلاف عمودی در سقف های کرومیت :

اجرای کلاف عرضی ( عمودی ) در سقف های کرومیت علاوه بر ایجاد کمربندی بتنی در وسط دهانه ها که موجب تقسیم دهانه های بزرگ به دهانه های کوچکتر و توزیع یکنواخت بار روی سقف تیرچه بلوک است به دلیل استفاده نکردن از جک و شمع در زیر تیرچه های فلزی باعث مهار تیرچه ها و جلوگیری از کمانش بال فوقانی تیرچه ها در ریزش سقف در هنگام بتن ریزی می گردد .
اجرای کلاف عرضی به این صورت است که پس از جوشکاری تیرچه های کرومیت ، قرار دادن بلوک ها بین تیرچه ها ، فاصله ای به عرض حداقل 10 و حداکثر 14سانتی متر عمود بر تیرچه ها در بین بلوک ها ایجاد می شود . در داخل کلاف عرضی یک عدد میلگرد 12 آجدار و بالای کلاف عرضی یک عدد میلگرد 12 یا 14 یا 16 آجدار بر روی بال فوقانی تیرچه ها ، تیرهای فرعی جوش داده می شود .
کلاف عرضی باید در یک خط مستقیم اجرا گردد و میلگرد بالا و پایین کلاف عرضی به صورت موازی قرار می گیرند .
تعداد کلاف میانی در سقف کرومیت به طول دهانه بستگی دارد . برای دهانه های 3 الی 5/5 متر یک کلاف عرضی و از طول 5/5 متر الی 5/7 متر دو کلاف عرضی لازم است . در هنگام بتن ریزی داخل کلاف میانی با بتن پر می شود .

کلاف بندی در ساختمان

کلاف بندی افقی

کلاف بندی افقی برای مقاومت بیشتر ساختمان مخصوصا در منطقه های زلزله خیز با خطر متوسط تا خطر نسبی بالا است . باید کلاف افقی در سطح زیر دیوار و زیر سقف اجرا شود .
